PORTIQUES ALUMINIUM
Les portiques Aluminium QuicktraxTM sont maintenant reconnus pour faire partie des plus solides et des plus pratiques au monde. Par ce fait ils sont utilisés par de nombreuses équipes à travers le monde.
Notre bureau d’études a travaillé sur la problématique spécifique des sports mécaniques et nous avons abouti à l’emploi de sections doubles sur l’ensemble de la structure.
L’emploi de courtes sections permet d’obtenir une rigidité optimale, tout en pouvant suspendre de lourdes charges au portique (blocs éclairages), même sur notre double portique de 12 m de long.
D’autre part, l’autre problématique était l’adaptabilité aux différentes tailles d’espaces de travail, et en particulier des garages, sur les différents circuits.
Largeur de la section duo : 290 mm
Largeur entre les centres de tubes : 240 mm
Diamètre des tubes : 50 mm
Epaisseur des tubes : 2 mm
Diamètre des renforts : 16 mm
Epaisseur des renforts : 2 mm
Aluminium utilisé : EN-AW6082 T6
Connecteurs : Par obus acier et goupilles rapides

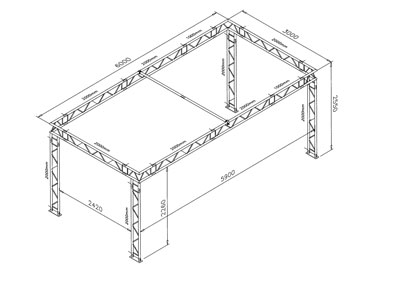

Composition portique simple garage :
10 sections de 2 m duo
2 sections de 1 m duo
4 angles 3D
4 pieds duo
2 clamps de verrouillage
1 barre support éclairage centrale
Grâce à l’usage exclusif d’une section coulissante, nos portiques sont adaptables à la largeur spécifi que de chaque garage.
Par l’usage d’une section double, le poids et l’encombrement ont été grandement diminués par rapport à d’autres systèmes (plus de 30%), ceci permettant de gagner de la place pour le stockage et de faire des économies substantielles pour les équipes ayant des programmes internationaux avec du fret aérien.
Les portiques QuicktraxTM sont faciles à assembler ou à démonter et un portique pour un simple garage de 6 m de large prend environ 15 mn à construire par 2 personnes.
Nous proposons des accessoires de rangements pour nos portiques (flightcases et sacs) et les portiques peuvent être livrés peints à n’importe quelle référence RAL.
Les portiques QuicktraxTM sont disponibles en 6 m et 12 m de large pour simple ou double garage.
Largeur de la section duo : 290 mm
Largeur entre les centres de tubes : 240 mm
Diamètre des tubes : 50 mm
Epaisseur des tubes : 2 mm
Diamètre des renforts : 16 mm
Epaisseur des renforts : 2 mm
Aluminium utilisé : EN-AW6082 T6
Connecteurs : Par obus acier et goupilles rapides

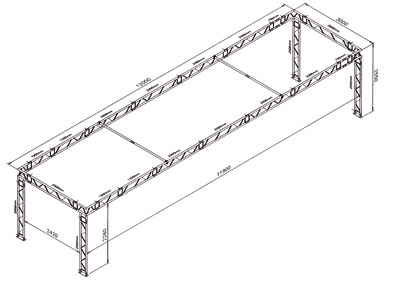

Composition portique double garage :
14 sections de 2 m duo
2 sections de 1,25 m duo
2 sections de 1 m duo
2 sections de 0,75 m duo
4 angles 3D
4 pieds duo
4 clamps de verrouillage
2 barres support éclairage
